Das Inspektionsystem für Windkraftanlagen und Großbauwerke

HÖCHSTAUFLÖSEND
ZUVERLÄSSIG
EXAKT

Die Windenergie ist auf dem Vormarsch und leistet weltweit einen wichtigen Beitrag zur Energieversorgung.
In einigen Ländern ist die Windenergie bereits die zweitwichtigste Energiequelle. Windkraftanlagen produzieren zuverlässig und kontinuierlich Energie.
Dabei sind sie enormen Kräften ausgesetzt, die einen Erosionsverschleiß verursachen, der immer wieder überprüft und dokumentiert werden muss. Selbst ein winziger Riss in einem Rotorblatt kann zu einem ernsten Problem werden, wenn er nicht behandelt wird.
Die Inspektion der Rotorblätter durch Kletterer ist zeitaufwendig und teuer und eine umfassende und transparente Dokumentation ist sehr schwierig und nicht immer möglich.
Der Einsatz von Drohnen ist durch stark variierende Vorschriften sehr eingeschränkt, was sie als regelmäßiges Inspektionswerkzeug unbrauchbar macht.
Das Wind Turbine Long-Range Image Acquisition System von CLAUSS ist das Ergebnis aus mehr als 5 Jahren Entwicklung und Erfahrung mit führenden und weltweit operierenden Service- und Wartungsanbietern und bietet eine einfache Lösung für alle oben genannten Punkte.
Die enorme fotografische Auflösung des Systems erfasst alle Arten von sichtbaren Materialfehlern, die durch Erosion verursacht werden, sowie Risse, Abnutzungs-erscheinungen an der Oberfläche und sogar Farbveränderungen, die Hinweise auf innere Mängel und Schäden sein können.

Die hohe Zuverlässigkeit der robusten Gerätetechnik macht WTLRIAS zu einem täglichen Werkzeug für Wartungsarbeiter und Inspektionsteams, auch unter schwierigen Bedingungen. Der Benutzer erhält ein ultrahochauflösendes Bild der Oberfläche des gesamten Rotorblatts, das auch zur Kartierung, Lokalisierung und Dokumentation der Fehlerstellen an diesem Bauteil dient.
Damit ist eine lückenlose und leicht verständliche Dokumentation und
Komponentenhistorie gewährleistet, die auch von Nicht-Technikern eingesehen werden kann.
Sie ist die wesentliche Grundlage für Berichte, Prognosen und Entscheidungen über Sofortmaßnahmen und ein eindeutiger Leistungsnachweis für die Abrechnung mit dem Auftraggeber.

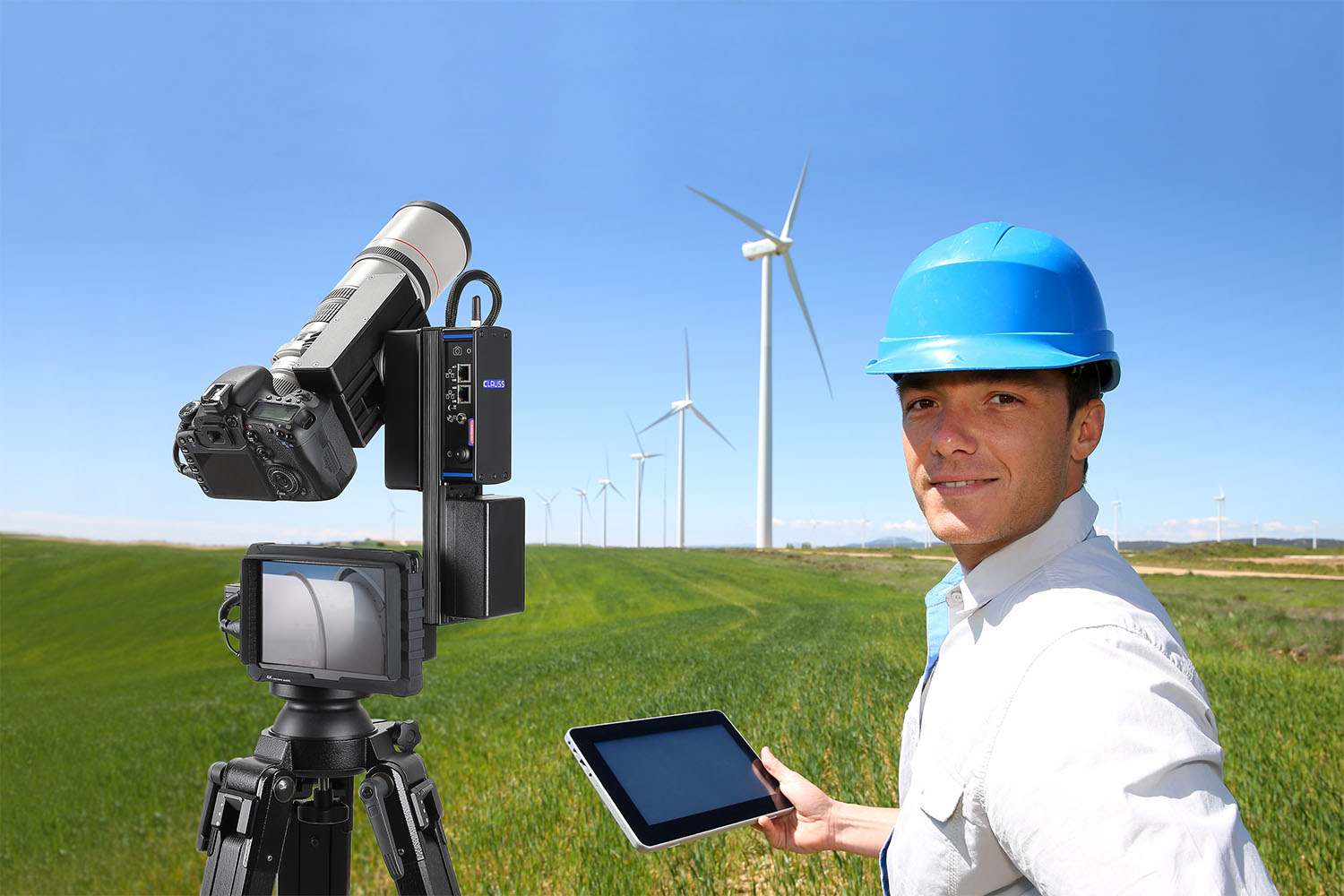

Die Systemlösung besteht aus einem motorisierten Schwenk-Neige-Kopf für Kamera- und Teleobjektivkombinationen, einem speziell entwickelten
optischen Fokussierungssystem und einem Liveview-Monitor.
Das Wind Turbine Long-Range Image Acquisition System erfasst effizient und nahezu autonom jedes Rotorblatt in Segmenten, um Bilder in höchster Auflösung vom gesamten Rotorblatt zu erzeugen.
Das System wird individuell gefertigt und auf die Anforderungen jedes einzelnen Kunden zugeschnitten.
Das Produkt ist komplett in Deutschland hergestellt. Die Systemlösung ist als schlüsselfertige Lösung oder als OEM für eigene Produktentwicklungen erhältlich.

TECHNISCHE DATEN

Gerätetyp
Motorisches Aufzeichnungssystem
Steuergerät
beliebiges browserfähiges Gerät
Datenschnittstelle
WLAN (802.11 b/g/n), LAN, SD/SDHC-Karte
Speicherung der Benutzereinstellungen SD-Karte, Steuergerät
Kompatible Kameras
DSLR und Mittelformatkameras
Abmessungen
300 mm x 325 mm x 66 mm
Gewicht
3,7 kg
Betriebstemperatur
-5 °C … +40 °C
Sichtfeld horizontal
0 ° … 360 °
Sichtfeld vertikal
-90 ° … +90 °
Winkelauflösung
horizontal 0,015°
vertikal 0,005°
Verdrehungsbegrenzung
unbegrenzt
Getriebestufen horizontal
24’000 pro Umdrehung mit Magnetbremse
Getriebestufen vertikal
72’000 pro Umdrehung mit Referenzpunkt

Drehmoment
horizontal 4’000 mNm
vertikal 11’000 mNm
Energieversorgung
Wiederaufladbare Batterie
Technologie: Li-Ion
Nennspannung
11,1 V
Kapazität
5,2 Ah
Laufzeit
ca. 7 Stunden
Gewicht
5 kg
Abmessungen
66 mm x 107 mm x 50 mm
Arbeitstemperatur
– 10 … +45 °C
Akku-Ladegerät
Betriebsspannung
100 … 240 V /
50 … 60 Hz
Ladezeit
ca. 4 Stunden
Arbeitstemperatur Ladegerät
0 … +40 °C


Weitere Informationen erhalten Sie im Datenblatt.
